Тема: Работа с топографическими картами
1. Вспомните, какой прибор помогает ориентироваться на местности.
2. Что такое азимут?
3. Какими способами можно измерить расстояние на карте?
Люди любят отдыхать на природе, осуществляя путешествия незнакомыми им местностями. За помощью можно обратиться к опытным туристам или в туристические фирмы, а можно попробовать самому разработать маршрут такого путешествия. При этом пригодится топографическая карта. С ее помощью можно заранее проложить оптимальный маршрут путешествия, а добравшись до выбранной местности, сориентироваться на ней. Ориентироваться по карте означает: определить стороны горизонта, распознавать на ней рельеф и местные предметы, установить свое местонахождение и путь следования.
Определение направлений. Ориентироваться по топографической карте достаточно легко, если местность более или менее открытая, равнинная, не занята зданиями или лесом и имеет достаточно объектов-ориентиров. Однако в лесу, горах или в условиях плохой видимости сверить карту с местностью трудно, а порой и невозможно. Тогда движение осуществляют по азимуту - углом направления, сначала измеряют на карте транспортиром, а на местности определяют с помощью компаса.
Однако по карте и компасу измеряют различные азимуты. По топографической карте определяют действительный азимут – Угол между северным направлением географического (истинного) меридиана и направлением на определенную точку. Его отсчитывают по часовой стрелке. На местности же компасом определяют магнитный азимут – угол между северным направлением магнитного меридиана и направлением на определенную точку. Он отсчитывается по ходу часовой стрелки. Намагниченная стрелка компаса направляется вдоль магнитного меридиана и синим концом указывает на северный магнитный полюс, который не совпадает с Северным географическим полюсом. Следовательно, магнитные меридианы за своим направлением не совпадают с действительными меридианами и образуют с ними углы.
Угол между северными направлениями истинного и магнитного меридианов называется магнитным склонением (δ). Его надо учитывать при переходе от действительного азимута к магнитному. Склонение считается восточным, если северное направление магнитного меридиана отклоняется к востоку от северного направления истинного меридиана, а западным - если он отклоняется к западу от северного направления истинного меридиана. Для перехода от истинного азимута (А) к магнитному (Ам) нужно: если склонение восточное, то вычесть его величину от действительного азимута, а если западное - добавить к настоящему азимута, т.е. Ам = А.
Топографическая карта дает возможность определить дирекционные углы. Дирекционный азимут - это угол между северным направлением вертикальной линии километровой сетки и направлением на точку. Его, как и настоящий азимут измеряют транспортиром за ходом часовой стрелки от 0 до 360 °. Чтобы перейти от дирекционного угла к магнитному азимута, нужно учитывать угол между северным направлением вертикальной линии километровой сетки и магнитным меридианом. Этот угол называется поправкой направления, или отклонением магнитной стрелки. Отклонение считается восточным, если северное направление магнитной стрелки отклоняется к востоку от вертикальной километровой линии, и западным, если стрелка отклоняется к западу.
Для вычисления магнитного азимута (Ам) надо величину поправки направления (П) при восточном отклонении магнитной стрелки отнять от величины дирекционного угла (£), А при западном – добавить к величине дирекционного угла: Ам = £ ± П.
Значение магнитного склонения и поправки направления в различных пунктах земного шара неодинаковы. Их обозначают цифрами на специальном схематическом рисунке, размещается на топографической карте под ее южной рамкой.

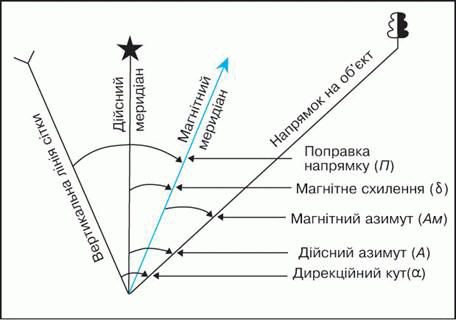

Рис. Соотношение между магнитным и действительным азимутами и дирекционным углом

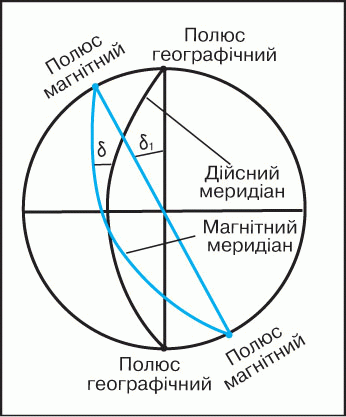

Рис. Образование угла магнитного склонение (δ)
Измерение расстояний. С помощью топографических карт можно достаточно точно вычислить расстояния на местности. Прямые отрезки между двумя точками на топографической карте измеряются линейкой, циркулем-измерителем. Если их под рукой нет, можно воспользоваться полоской бумаги, приложив ее к точкам. Расстояние, снятое с карты циркулем или зафиксированное на бумажной полоске, можно перевести в реальную величину с помощью линейного масштаба, размещенного под нижней рамкой карты. Длину ломаной линии (например, дороги, железные дороги) вычисляют как сумму отрезков прямой.
Сложнее измерять длину извилистых линий - рек, береговых линий, контуров лесов т.д. Вы уже знаете, что в таких случаях можно воспользоваться ниткой, приложив ее к кривой линии так, чтобы повторить ее форму. Для более точных измерений пользуются прибором для измерения кривых линий - курвиметром. Он состоит из подвижного колесики и циферблата со стрелкой, показывающей пройденное на карте расстояние в сантиметрах или на местности в километрах.
Определение высот поверхности. На топографических картах рельеф изображается горизонталями - линиями сечения неровностей местности горизонтальными плоскостями, проведенными через равные промежутки по высоте. Расстояние (в метрах) между соседними секущими плоскостями называется высотой сечения. Разница высот соседних горизонталей также равна высоте сечения. Высота сечения рельефа на карте указывается под линейным масштабом.
Горизонтали проводятся сплошной коричневой линией. Все точки, лежащие на одной горизонтали, имеют одинаковую абсолютную высоту, указанную на отдельных горизонталях. Она отличается от высоты точек соседней горизонтали на высоту сечения рельефа. Зная это, можем установить абсолютную высоту любой точки, не обязательно лежит на обозначенной горизонтали. Кроме этого, абсолютные высоты подписаны на отдельных горизонталям, у вершин отдельных гор и холмов, а также у отдельных объектов, например, разветвлений дорог, колодцев, родников. На береговых линиях рек, прудов, озер даются отметки урезов воды, которые показывают абсолютную высоту водной поверхности в данной точке.
Все горизонтали, замыкаются в пределах листа карты, обозначают или повышение (холм), или понижение (котловину) в рельефе. Отличить эти формы рельефа, как и узнать направление их склонов, можно с цифровыми подписями горизонталей и отметок отдельных высот, по расположению водоемов, а также с бергштрихами. Во время похода важно знать относительные высоты разных точек местности, крутизна склонов и т.д. Об этом можно узнать по количеству и плотности горизонталей, проведенных на топографической карте: чем больше горизонталей на склоне, тем он выше: чем ближе горизонтали проведены друг к другу, тем он круче, чем дальше - тем более пологий.
Ам = А - δ = 54° 00' – 6° 30' = 47° 30'

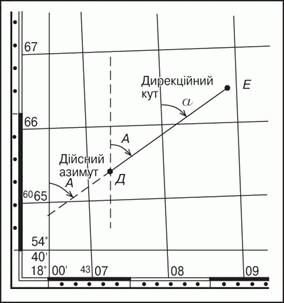

Рис. Определение действительного азимута и дирекционного угла с топографической картой и переход от них к магнитному азимута

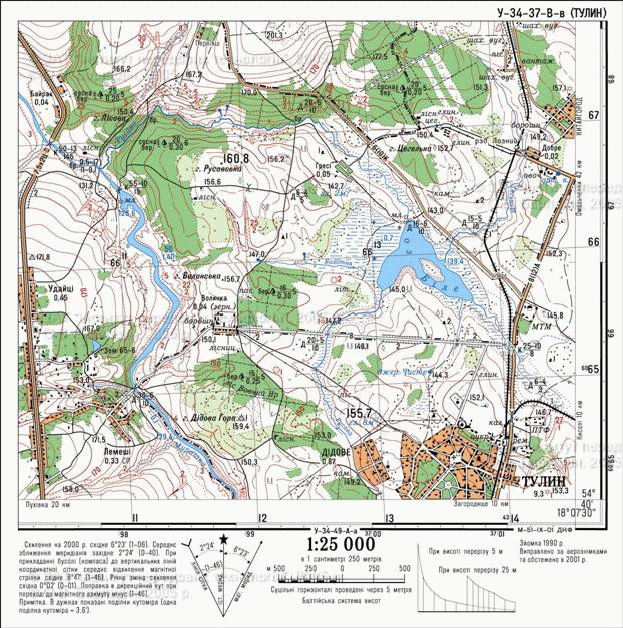

Рис. Лист топографической карты
Запомните
Определить направления на топографической карте и местности можно с помощью азимутов: действительный азимут - угол между северным направлением географического (истинного) меридиана и направлением на определенную точку; магнитный азимут – угол между северным направлением магнитного меридиана и направлением на определенную точку.
При переходе от действительного азимута к магнитному необходимо учитывать магнитное склонение - угол между северными направлениями истинного и магнитного меридианов.
Дирекционный угол - это угол, измеренный на топографической карте между северным направлением вертикальной линии километровой сетки и направлением на точку.
Рельеф на карте изображается горизонталями – линиями сечения неровностей местности горизонтальными плоскостями, проведенными через равные промежутки по высоте. Расстояние между соседними секущими плоскостями называется высотой сечения.
Вопросы и задания
1. По топографической карте определите географические и прямоугольные координаты горы Андозька, находящийся в квадрате 6611.
2. Транспортиром измерьте действительный азимут и дирекционный угол направления г. Андозька (квадрат 6611) - г. Кирпичная (квадрат 6613). Перейдите от этих величин к магнитному азимуту данного направления.
3. Определите абсолютную высоту точки, где находится дом лесника (квадрат 6611).
4. Измерьте расстояние от железнодорожной станции города Снов до центральной части села Сидорово вдоль шоссе и грунтовой дороги. На каком участке дороги наблюдается наибольшая крутизна склона?
