Мануал по настройке роутера D-Link DIR-300.

Оглавление.

1.
   Авторизация………………………………………………….…………………стр. 3

2.
   Смена заводского пароля……………………………………………….……стр.4

3.
   Настройка Wi-Fi на роутере………………………………………….…….стр.5-6

4.
   Настройка подключения к Интернет………………………………………стр. 7

5.
   Настройка роутера в режиме AP………………………………..…….……стр. 8

6.
   Настройка в режиме роутера……………………………………….……стр. 9-14

7.
   Настройка PPPoE при автоматическом получении локального IP адреса (DHCP)…………………………………………………………..……….стр. 9

8.
   Настройка PPPoE при статическом локальном IP адресе……...…..стр. 10

9.
   Настройка PPtP (VPN) при автоматическом получении локального IP адреса (DHCP)…………………………………………………………….……стр. 11

10.
    Настройка PPtP (VPN) при статическом локальном IP адресе…….стр. 12

11.
    NAT при автоматическом получении IP адреса (DHCP)………….….стр. 13

12.
    NAT при статическом IP адресе…………………………………...………стр. 14

13.
    Проверка статуса подключения…………………………………………..стр. 15

14.
    Сохранение/восстановление настроек……………………………….…стр. 16


Авторизация.
Сброс настроек роутера производится путем нажатия и удержания кнопки Reset на задней панели роутера.
Для удобства удаленной настройки используйте он-лайн эмулятор DIR-330

(интерфейсы схожы) - https://support.dlink.com/Emulators/dir330/112/index.html
Для того, что бы попасть в веб-интерфейс роутера, необходимо открыть ваш Интернет браузер и в строке адреса набрать http://192.168.0.1 , User Name admin , Password – оставить пустым (при условии, что роутер имеет заводские настройки, и его IP не менялся).




Смена заводского пароля.
В целях безопасности рекомендуется сменить заводской пароль.

По умолчанию: Логин admin, пароль пустой.

Курьеры-настройщики должны в настройках изменять пароль на Серийный номер, указанный на коробке (S/N). При перенастройке рекомендуется также использовать в качестве пароля на роутер и wi-fi S/N (серийный номер).

В интерфейсе роутера необходимо зайти во вкладку Техническое обслуживание (MAINTENANCE), меню Управление устройством (Device Administration).

В поле New Password введите новый пароль.

В поле Cofirm Password повторите новый пароль.

Затем нажмите кнопку Save Settings.

После этого, роутер предложит повторно зайти в его настройки.

Настройка Wi-Fi на роутере.
В интерфейсе роутера необходимо зайти во вкладку Установка (SETUP), меню Установка беспроводной сети (Wireless Setup). Кнопка Установка беспроводной сети вручную (Manual Wireless Connection Setup).

Далее

1.
   В разделе «WI-FI PROTECTED SETUP» c пункта Enable галочку лучше снять, поскольку не все беспроводные адаптеры поддерживают технологию Wi-Fi Protected Setup."

2.
   Указать идентификатор (SSID) Вашей беспроводной домашней сети (NETBYNET-980-25-00) в поле «Wireless Network Name» (по умолчанию dlink).

3.
   Выбрать беспроводной канал, любой канал из выпадающего списка «Wireless Channel».

4.
   Выбрать режим безопасности беспроводной сети.

5.
   В выпадающем списке «Security Mode» выбрать «Enable WPA/WPA2 Wireless Security (enhanced)» — это наиболее безопасный способ защитить Вашу беспроводную сеть.

6.
   «Cipher Type > TKIP».

7.
   «PSK/EAP > PSK».

8.
   В поле «Network key» Вы должны ввести любой набор цифр, длиной от 8 до 63. Их также необходимо запомнить, чтобы Вы могли указать их при подключении к сети. Рекомендуется использовать в качестве ключа серийный номер устройства (указан на коробке, в виде S/N ########).

9.
   Нажимаем на кнопку «Save Settings», чтобы применить и сохранить настройки.


Настройка подключения к Интернет.
Нажимаем кнопку Manual Internet Connection Setup


Настройка роутера в режиме Access Point.
Режим бридж (англ. мост). в этом случае Вам, для выхода в сеть, будет необходимо настраивать подключение к Интернет на компьютере.
Перед тем, как перевести роутер в режим Access Point Mode обязательно произведите настройки роутера (wi-fi и т.д.). После смены режима, управление невозможно.
Для изменения режима необходимо в Access Point Mode поставить галочку на Enable Access Point Mode. Затем нажать кнопку Save Settings.

Далее, все настройки необходимо производить на ПК. В зависимости от типа подключения, необходимо на компьютере создать PPPoE/VPN – подключение.

Мануалы по настройке подключения на компьютере - https://help.netbynet.ru/

Настройка в режиме роутера.
Настройка PPPoE при автоматическом получении локального IP адреса (DHCP).
1. My Internet Connection is: Russian PPPoE (Dual Access)
2. User Name: Ваш логин из договора
3. Password: Ваш пароль из договора
4. Confirm Password: повтор пароля

5. Нажимаем кнопку Clone MAC Address

6. Connect mode select – режим установки соединения "Always" для постоянного подключения.
7. Сохраняем настройки кнопкой Save Settings и ждем пока роутер перезагрузится.



Настройка PPPoE при статическом локальном IP адресе.
1. My Internet Connection is: Russian PPPoE (Dual Access)
2. User Name: Ваш логин из договора
3. Password: Ваш пароль из договора
4. Confirm Password: повтор пароля

5. Нажимаем кнопку Clone MAC Address

6. Connect mode select – режим установки соединения "Always" для постоянного подключения.

7. Выбираете пункт Static IP

1.
   IP Address - IP Address выданный вам провайдером.

2.
   Subnet Mask – маска подсети провайдера.

3.
   Gateway – шлюз провайдера.

4.
   Primary DNS Address – предпочитаемый DNS Server провайдера (212.1.224.6).

5.
   Secondary DNS Address – альтернативный DNS server провайдера (212.1.230.111).


Сохраняете настройки нажатием клавиши Save Settings.



Настройка PPtP (VPN) при автоматическом получении локального IP адреса (DHCP).
В поле My Internet Connection is: выберите Russia PPTP Dual Access.

1. Выберите подключение с динамическим назначением адреса провайдером Dynamic IP.

2. Нажимаете кнопку Clone MAC Address.
3. Server IP/Name – IP/Имя сервера провайдера.
4. PPTP Account – имя пользователя для авторизации в сети провайдера.
5. PPTP Password – пароль для авторизации в сети провайдера.
PPTP Retype Password – повторите пароль для авторизации в сети провайдера. 6. Значение MTU – 1372 7. Connect mode select - режим установки соединения. Выберите "Always" для постоянного подключения. Сохраняете настройки нажатием клавиши Save Settings.

Настройка PPtP (VPN) при статическом локальном IP адресе.
В поле My Internet Connection is: выберите Russia PPTP Dual Access.

1. Выберите подключение с статическим назначением адреса провайдером Static IP.

2. IP Adress - IP Address выданный Вам провайдером.
3. Subnet Mask – маска подсети провайдера.
4. Gateway – шлюз провайдера.
5. DNS – DNS Server провайдера (212.1.224.6).
6. MAC Address – нажимаете кнопку Clone MAC Address.
7. Server IP/Name –Имя сервера провайдера (ppp.lan).
8. PPTP Account – имя пользователя для авторизации в сети провайдера.
9. PPTP Password – пароль для авторизации в сети провайдера.

10. Значение MTU - 1372

PPTP Retype Password – повторите пароль для авторизации в сети провайдера.
11. Connect mode select - режим установки соединения. Выберите "Always" для постоянного подключения. Сохраняете настройки нажатием клавиши Save Settings.



NAT при автоматическом получении IP адреса (DHCP).
В поле My Internet Connection is: из списка выберите Static IP.

1.
   Нажимаете кнопку Clone MAC Address.

2.
   Сохраняете настройки нажатием клавиши Save Settings.


NAT при статическом IP адресе.

В поле My Internet Connection is: выберите Static IP.

1. IP Adress - IP Address выданный Вам провайдером.
3. Subnet Mask – маска подсети провайдера.
4. Gateway – шлюз провайдера.

5. MAC Address – нажимаете кнопку Clone MAC Address.

6. Primary DNS Address – предпочитаемый DNS Server провайдера (212.1.224.6).

7. Secondary DNS Address – альтернативный DNS server провайдера (212.1.230.111).

8. Значение MTU – 1472.

9. Сохраняете настройки нажатием клавиши Save Settings.

Проверка статуса подключения к Интернет.

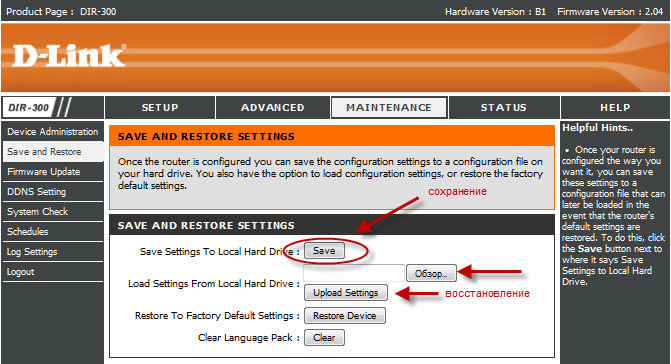

Сохранение/восстановление настроек роутера.

После проведения настройки, рекомендуется сохранить их, чтобы в случае возникновения проблем, можно было их восстановить. Для этого необходимо зайти во вкладку Техническое обслуживание (MAINTENANCE), меню Сохранение и Восстановление (Save and Restore).

- Для сохранения текущих настроек роутера необходимо нажать кнопку Save (параметр Save Settings To Local Hard Drive). Файл с настройками будет сохранен в указанное место на жёстком диске.

- Для восстановления настроек настроек из файла, необходимо нажать кнопку Обзор, указать путь к файлу с настройками, затем нажать кнопку Upload Settings.

Внимание! Нажатие кнопку Restore Device приведет к восстановлению заводских настроек!
